Durante o processo de fabricação de PCBs, vários métodos de panelização podem ser aplicados, como V-Scoring (marcação em V), roteamento de abas e abas sólidas. Entre essas opções, o V-Scoring destaca-se como uma das técnicas mais utilizadas, pois oferece um método simples e de baixo custo para separar placas individuais de um painel com múltiplas placas com alta precisão, otimizando assim os processos de fabricação e montagem.

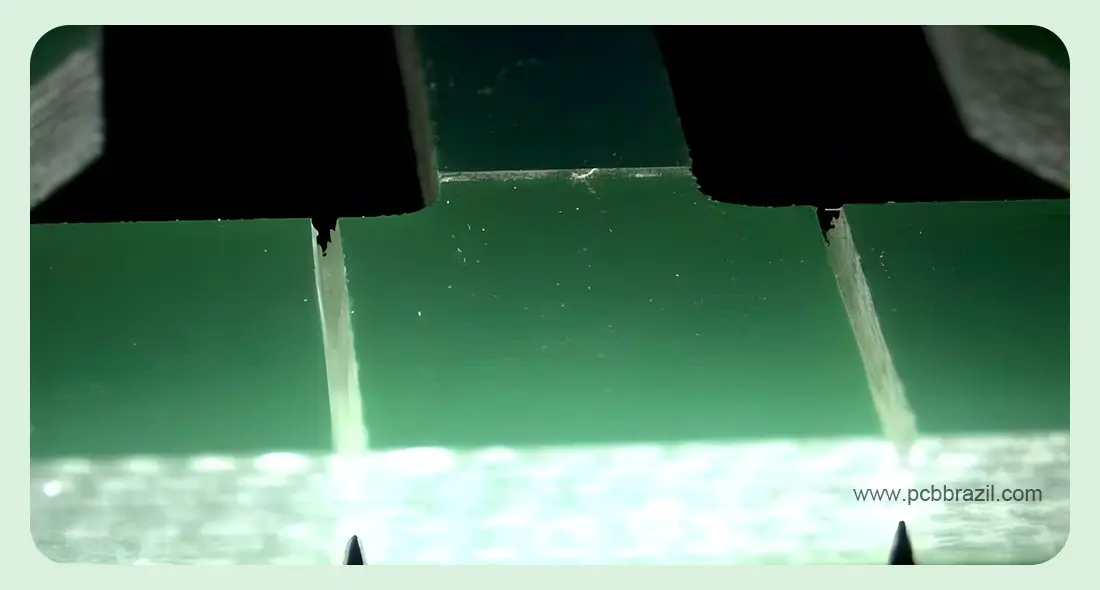

O que é V-scoring em PCB?

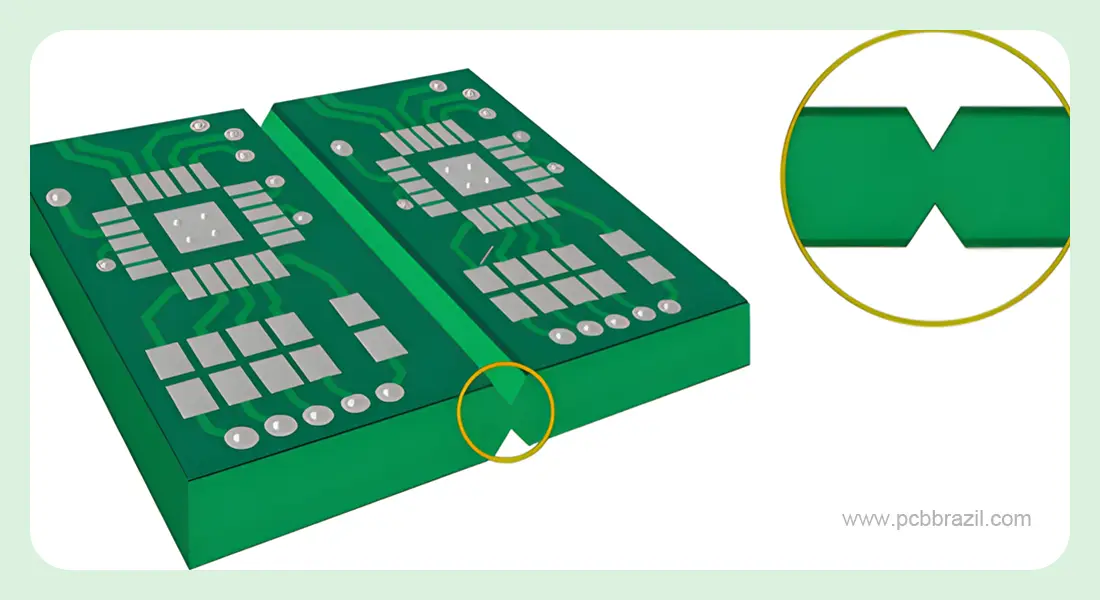

O V-scoring é uma tecnologia usada para panelizar uma placa PCB, criando ranhuras angulares na parte superior e inferior de uma placa. Também é conhecido como V-cutting ou V-grooving e molda canais em forma de V que servem como pontos de separação predeterminados entre placas de circuito individuais. Essas ranhuras são muito semelhantes ao design segmentado de uma barra de chocolate e nos permitem separar cada placa de forma fácil e limpa do painel.
Como funciona o processo de V-Scoring
O procedimento de V-scoring envolve duas lâminas que estão em ângulos arbitrários, ou seja, 20, 30, 45 e 60 graus. Essas lâminas atuam como rodas com várias engrenagens que são usadas como facas para fazer o corte. Uma das lâminas está na parte superior e a outra na parte inferior, girando ponto a ponto com uma certa distância para que o PCB possa passar. Essa distância determina a espessura restante entre os dois cortes em V. O restante da espessura atua como um suporte para os subpainéis ou painéis de fabricação que mantêm as unidades de PCB juntas. Após o processo de montagem da placa PCB, os subpainéis são então cortados em placas de montagem PCB individuais.
Benefícios do corte em V
O corte em V é uma técnica que apresenta várias vantagens e ajuda a otimizar o processo de produção e montagem de PCB:
- Produção econômica: permite que mais placas sejam produzidas em um único painel, o que ajuda a eliminar o desperdício de materiais, reduzindo assim o custo da produção geral.
- Maior velocidade de produção: com o uso dessa técnica, a velocidade de separação dos PCBs se torna mais rápida e precisa e, finalmente, o processo de montagem é mais rápido e o tempo de resposta é menor.
- Maior estabilidade do painel: o V-Scoring aumenta a estabilidade das placas de PCB e as torna muito sólidas estruturalmente, reduzindo assim a possibilidade de danos ao painel durante o manuseio e o transporte.
- Integração flexível do design: o uso do V-scoring requer muito poucas alterações no layout do PCB e, portanto, oferece mais liberdade de planejamento do design e do layout.
Desafios do V-Scoring de PCB
Embora o V-Scoring tenha várias vantagens, também existem limitações:
- Risco de fratura: é difícil controlar a profundidade do corte. Se for muito raso, não será possível separar o PCB, enquanto que se for muito profundo, irá danificar a estrutura do PCB.
- Limitações com designs complexos: placas com layouts de design complexos (alta densidade de colocação de componentes) ou que não sejam retangulares podem não se adequar bem ao V-Scoring e, em vez disso, podem exigir outros processos de depaneling.
- Restrições de material: O V-Scoring não seria aplicável em certos tipos de PCB, como PCB espesso ou PCB rígido-flexível, e pode exigir outros processos.
V-scoring de PCB vs. roteamento de aba
Ao decidir entre V-scoring de PCB e roteamento de aba, é importante entender suas distinções. A tabela abaixo destaca as principais diferenças:
| Fator | V-Scoring | Roteamento por Abas |
|---|---|---|
| Melhor Para | PCBs retangulares de alto volume | Formas irregulares, protótipos |
| Custo | Mais econômico | Custo mais alto devido ao roteamento |
| Velocidade | Separação mais rápida | Mais lenta, exige remoção das abas |
| Qualidade da Borda | Bordas mais ásperas | Acabamento mais suave |
| Flexibilidade de Design | Adequado para layouts simples | Aceita projetos complexos |
Escolha o corte em V quando:
- Fabricação de grandes volumes de PCBs retangulares idênticos
- A relação custo-benefício é a principal preocupação
- É necessário um rápido tempo de produção
Escolha o roteamento de aba quando:
- Os PCBs têm formas irregulares
- A qualidade da borda é crítica
- Os componentes estão posicionados perto das bordas da placa
Diretrizes para a aplicação do corte em V na panelização de PCBs
- As linhas de corte devem ser retas e orientadas vertical ou horizontalmente.
- Tamanho mínimo da PCB: 60 mm × 45 mm; tamanho máximo: 600 mm × 1200 mm.
- Ângulos de corte disponíveis: 20°, 30°, 45° e 60° (30° é comumente usado).
- Tolerância do ângulo de corte: ±5°.
- Tolerância de alinhamento da lâmina: ±0,05 mm entre as lâminas superior e inferior.
- Tolerância da espessura do material restante: ±0,10 mm.
- Espessura restante recomendada:
- Para placas com espessura final ≤1,0 mm: 0,3 mm.
- Para espessuras >1,0 mm: normalmente 1/3 da espessura total.
- Espessura mínima restante: 0,25 mm (+0,05/-0,00 mm).
- Espaçamento mínimo para ranhura de salto: 5 mm.
- Largura mínima dos trilhos de separação: 5 mm.
- Recomendado apenas para placas com espessura >0,6 mm.
Considerações de projeto para ranhura em V
Ao implementar a ranhura em V como parte de sua estratégia de painelização de PCB, é necessário prestar atenção a várias questões importantes:
Formato da placa: O corte em V funciona melhor em PCBs retangulares e quadradas, portanto, no caso de um formato irregular, pode haver um tipo de técnica de panelização mais eficaz do que o corte em V.
Colocação de componentes: Devido ao corte em V, os projetistas terão opções limitadas em relação à colocação de componentes ao longo das bordas da PCB, especialmente quando as ranhuras estão relativamente próximas a componentes críticos. Nesse caso, o projetista precisará evitar colocar certos componentes e traços muito próximos às linhas de corte.
Largura e profundidade da ranhura: O tamanho da ranhura deve ser levado em consideração em relação à espessura das PCBs para evitar cortes excessivos ou insuficientes, o que pode acabar prejudicando a integridade estrutural da placa de circuito.
Seleção de materiais: A seleção de materiais adequados é importante ao projetar o V-scoring da PCB, pois a seleção inadequada de materiais pode resultar em fraturas ou delaminação após a separação.
Largura mínima da ranhura: Ao projetar o V-scoring em um layout de PCB, é importante considerar a largura mínima das ranhuras que determinará quantas PCBs podem ser contidas em um único painel, afetando, em última instância, a eficiência da fabricação.
Folga da borda: Os projetistas devem fornecer folga suficiente entre a ranhura e a borda da PCB para manter a integridade estrutural. O projetista deve garantir que haja folga suficiente entre a ranhura e a borda da PCB para evitar a quebra da PCB.
Serviços de V-scoring de precisão para panelização eficiente de PCB
A aplicação de técnicas de V-scoring no processo de fabricação de PCB pode eliminar a necessidade de espaço de roteamento e, assim, maximizar a utilização do painel. Ao mesmo tempo, essa técnica economiza recursos materiais, acelera a velocidade de fabricação e otimiza os processos de fabricação e montagem.
