Personalizável

PCB de espessura de cobre padrão de 0,5/1/2/3/4 oz

$90.90

Descrição do produto

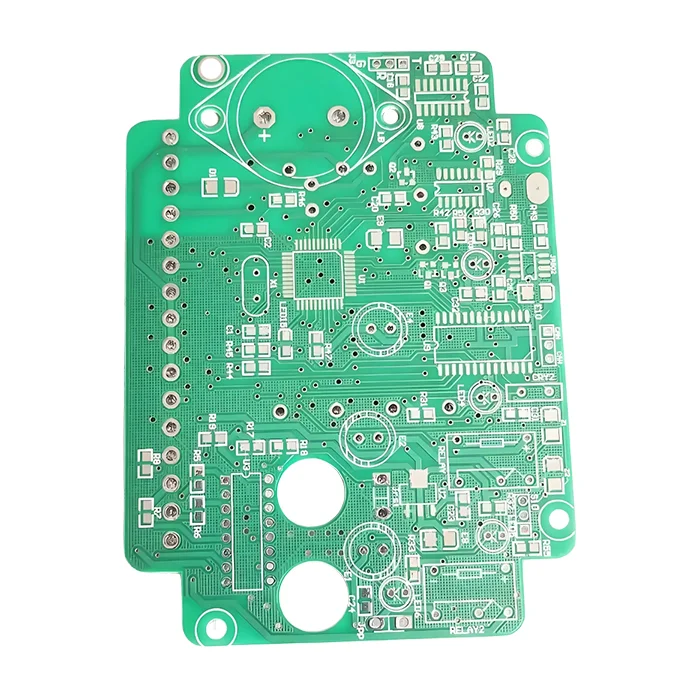

O PCB de espessura de cobre padrão geralmente se refere ao PCB com 0,5 oz, 1 oz, 2 oz, 3 oz, 4 oz padrão por pé quadrado de cobre. Entre elas, a PCB de cobre de 1 oz é a mais comum. As PCBs padrão de cobre de 1 oz são estruturadas com camadas condutoras, núcleo ou camada de substrato, camadas dielétricas e acabamento de superfície. Elas são ideais para placas digitais, eletrônicos de consumo como telefones, circuitos de baixa potência como sensores e muito mais.

Envio

Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.

Pagamentos e Segurança

Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.

Devolução e reembolso fáceis

Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.

Número de camadas	4L
Material base	Alumínio
Espessura da placa (mm)	1,6mm
Tamanho máximo da placa (mm)	570×850mm
Tolerância do tamanho da PCB	±0,3 mm
Tamanho mínimo do furo	0,1 mm
Largura mínima da linha	6 mil
Peso do cobre	1 onça
Acabamento da superfície	ENIG
Certificações	UL, RoHS, ISO e REACH

Add a review

PCB de espessura de cobre padrão de 0,5/1/2/3/4 oz

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Perguntas e Respostas

1. Qual é o seu lead time?

1-2 dias. Temos nosso próprio depósito e estoque em grandes quantidades.

2. Qual é o porto de embarque?

Enviamos as mercadorias pelo porto de Hong Kong ou Shenzhen.

3. Quais são os acabamentos de superfície alternativos disponíveis?

Fornecemos esses acabamentos de superfície: ENIG, HASL OSP, prata de imersão, ENPIG e estanho de imersão.

4. Posso misturar camadas de Rogers com um núcleo de cobre?

Sim, PCBs híbridas são possíveis, e você pode consultar nosso especialista para obter mais informações.

5. Posso usar a placa de circuito impresso com espessura de cobre padrão para amplificadores de potência de RF?

Sim, mas você precisa escolher a espessura do cobre com base na frequência. Não há problema em usar cobre de 1 oz para <10W, <1 GHz, mas para PAs de RF de alta potência, talvez seja necessário escolher PCB de cobre de 2 oz para redução de perdas e dissipação de calor.

6. Por que o PCB de 1 onça superaquece mesmo com baixa corrente?

Primeiro, verifique a borda próxima da placa para obter melhor dissipação de calor e veja se há aterramento inadequado.

<p data-dl-uid="61" data-dl-original="true" data-dl-translated="true"

7. Qual é o empilhamento típico de uma PCB com núcleo de cobre de 4 camadas?

A camada 1 (superior) é a camada de sinal com cobre de 1 oz para os componentes de RF; a camada 2 é um plano de aterramento sólido para blindagem de RF; a camada 3 é um plano de alimentação; a camada 4 é outra camada de sinal; as duas camadas seguintes são a camada dielétrica e a camada do núcleo de cobre.

<p data-dl-uid="62" data-dl-original="true" data-dl-translated="true"

8. Por que 1 oz (35 µm) é a espessura de cobre mais comum?

A espessura de cobre de 1 oz atinge um equilíbrio entre condutividade, capacidade de fabricação e custo. Ela fornece capacidade de condução de corrente suficiente para a maioria das aplicações e mantém a resolução dos traços, oferecendo ampla disponibilidade e bom desempenho.

<p data-dl-uid="63" data-dl-original="true" data-dl-translated="true"

9. O cobre mais espesso aumenta a durabilidade do PCB?

Sim. O cobre mais espesso aumenta a resistência mecânica para reduzir a elevação da almofada e do traço, melhora o desempenho térmico para prolongar a vida útil da placa e lida com correntes mais altas sem superaquecimento.

<p data-dl-uid="64" data-dl-original="true" data-dl-translated="true"

10. Como o cobre mais pesado (3 oz, 4 oz) afeta a fabricação de PCBs?

O cobre pesado oferece vantagens em aplicações de alta potência, mas também apresenta alguns desafios de fabricação. O cobre mais espesso exige um espaçamento maior entre os traços e uma fabricação e revestimento especializados. Ele também precisa gerenciar desafios como delaminação, buracos vazios e incompatibilidade de CTE.
