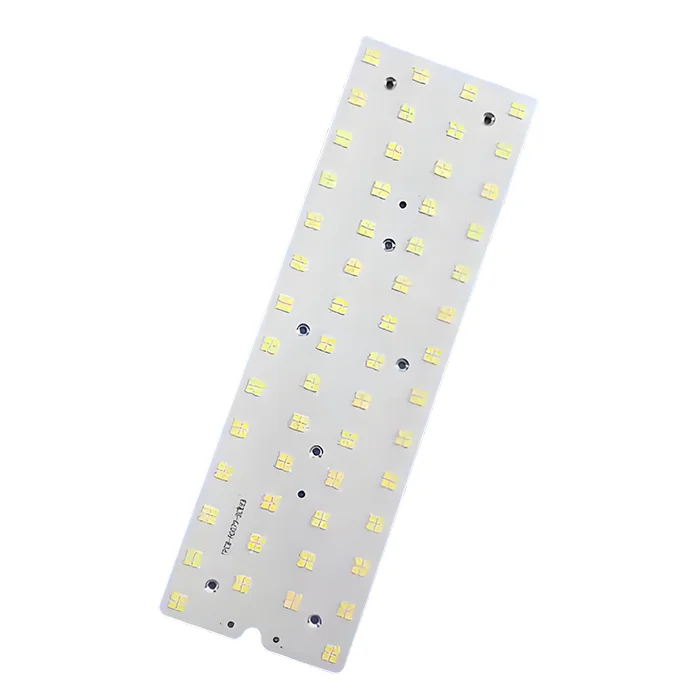

Placa PCB LED SMD
$25.90
A placa PCB de LED SMD, ou placa de circuito impresso de dispositivo montado em superfície, é capaz de acomodar vários componentes SMD que são montados diretamente na superfície. As placas de circuito impresso de LEDs SMD são fontes de luz compactas e eficientes, de modo a economizar espaço e custo e obter designs mais complexos. Essas placas são comumente usadas em eletrônicos modernos, proporcionando versatilidade em luzes, automóveis, monitores e muito mais.
Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.
Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.
Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.
| Número de camadas | 2L |
| Material base | FR4 |
| Espessura da placa (mm) | 1.0mm |
| Tamanho máximo da placa (mm) | 570×1200mm |
| Tolerância do tamanho da PCB | ±0,2 mm |
| Tamanho mínimo do furo | 0,15 mm |
| Largura mínima da linha | 4 mil |
| Peso do cobre | 1 onça |
| Acabamento da superfície | ENIG |
| Certificações | UL, RoHS, ISO e REACH |
Placa PCB LED SMD
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Perguntas e Respostas
1. De onde e para onde o MOKOPCB é enviado?
We deliver our goods from our facilities in Shenzhen, China.
2. Por que é recomendável escolher a placa de circuito impresso de LED SMD? Quais são suas vantagens?
Compared to traditional LED PCBs. SMD LED PCB has its unique characteristics. It has great space efficiency, which is 50–70% smaller than traditional through LED PCBs. It possesses high brightness but saves energy, achieving 100–200 lumens per watt with lower power consumption. What’s more, it can be designed with various shapes and sizes, and it also performs well in thermal management.
3. Quais são os tamanhos comuns de LED SMD? Qual deles é o mais brilhante?
Common SMD LED types include 2835, 3528, 3014, 5050, 5630, 3030, and 3535, applied in various lighting applications, such as strips, backlighting, and high-power light. 5630 is typically the brightest one per signal LED at 40lm/W or more.
4. As PCBs de LED SMD são à prova d’água?
Standard SMD PCBs are not waterproof, but we can take some additional protection to make them water-resistant, such as conformal coating, epoxy encapsulation, or silicone potting, which is widely used in outdoor LED strips and automotive lighting. If necessary, we also support IP65 or pre-sealed LED models
5. Como escolher o material de PCB correto para LEDs SMD?
To choose the right PCB material for SMD LEDs, we will consider your thermal, mechanical, and cost needs. The metal PCBs, like aluminum, are better for heat dissipation. FR4 PCBs perform poorly in thermal performance but work well for low-power LEDs in cost-effective applications. If you need flexible SMD LED, we recommend a Polyimide-based PCB for bendability. If it is used in harsh environments, we may use ceramic PCBs for superior thermal and moisture resistance.
6. Como você solda componentes SMD em uma placa de circuito impresso?
Soldering SMD components on a PCB requires a fine-tip soldering iron, flux, and thin solder wire for precision. Applying flux, workers tack the pad with solder to anchor the components.
