Personalizável

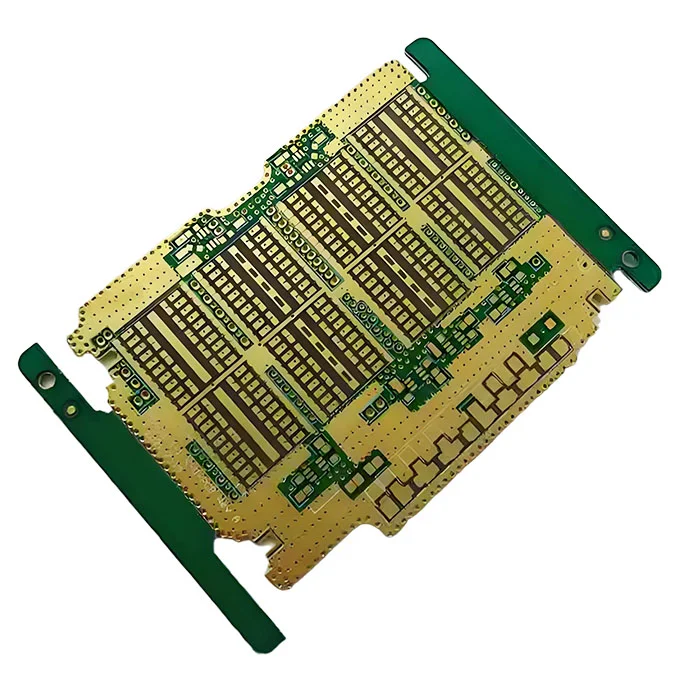

PCB de micro-ondas RF com Rogers 4350B

$88.80

Descrição do produto

O Rogers 4530B usado em PCB de micro-ondas de RF é um laminado cerâmico específico para aplicações de alta frequência. Ele é caracterizado por propriedades elétricas sólidas, durabilidade mecânica e compatibilidade de processamento para aplicações de circuitos de micro-ondas de RF, que normalmente incluem estações rádio-base, antenas, radares automotivos e amplificadores de potência no mundo atual.

Envio

Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.

Pagamentos e Segurança

Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.

Devolução e reembolso fáceis

Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.

Número de camadas	8L
Material base	Rogers RO4350B
Espessura da placa (mm)	2.0mm
Tamanho máximo da placa (mm)	570×670mm
Tolerância do tamanho da PCB	±0,2 mm
Tamanho mínimo do furo	0,1 mm
Largura mínima da linha	4 mil
Peso do cobre	2 onças
Acabamento da superfície	ENIG
Certificações	UL, RoHS, ISO e REACH

Add a review

PCB de micro-ondas RF com Rogers 4350B

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Perguntas e Respostas

1. Qual é o espaçamento mínimo entre linhas de camadas que você pode fabricar?

O espaçamento mínimo entre linhas de camadas que podemos fabricar é de 4 mil.

2. Qual é a cor da máscara de solda que vocês fornecem?

Fornecemos verde, vermelho, amarelo, azul, branco, preto e roxo.

3. Posso escolher a prata de imersão para economizar?

Sim, mas ele tem limitações para altas frequências. Como o Rogers 4350B lida com o gerenciamento térmico?
O RO4350B se destaca no gerenciamento térmico devido à sua maior condutividade térmica (0,69 W/m/K). As vias térmicas sob os componentes quentes também ajudam a conduzir o calor.

4. O que torna o Rogers RO4350B um material especial?

O Rogers 4350B, um laminado de alto desempenho para aplicações de RF e micro-ondas, é exclusivo devido à sua baixa perda dielétrica (Df = 0,0037), Dk estável (3,48), baixa absorção de umidade e condutividade térmica brilhante (0,69 W/m/K). As excelentes propriedades garantem ótima integridade de sinal e gerenciamento térmico, tornando-os ideais para 5G, radar automotivo e sistemas aeroespaciais.

5. Por que o RO4350B exige perfuração especializada?

O RO4003C é mais difícil de perfurar do que o FR4 porque sua composição reforçada com cerâmica aumenta a abrasividade. A perfuração tradicional pode causar furos ásperos, manchas de resina e desgaste da ferramenta, enquanto a perfuração a laser ou as brocas de metal duro podem ajudar a obter vias limpas para garantir furos passantes revestidos confiáveis.

6. Qual é a diferença entre Rogers 4003c e 4350b?

O RO4003C tem um Dk (3,38 vs. 3,48) e uma perda (Df = 0,0027 vs. 0,0037) ligeiramente menores, o que o torna melhor para sub-6 GHz a 20 GHz. No entanto, o RO4350B oferece maior condutividade térmica (0,69 vs. 0,64 W/m/K), o que lhe confere um desempenho superior em frequências de ondas milimétricas (24 GHz, 77 GHz) e em ambientes adversos. O RO4003C é mais macio e fácil de perfurar, enquanto o RO4350B com conteúdo de cerâmica o torna mais resistente, exigindo técnicas de fabricação mais avançadas.

<p data-dl-uid="59" data-dl-original="true" data-dl-translated="true"

7. É possível misturar RO4350B com FR4 em um empilhamento?

Sim, é possível. O RO4350 é frequentemente misturado com o FR4 em PCBs híbridos para reduzir o custo, mas também precisamos considerar a incompatibilidade de CTE para evitar a delaminação em altas temperaturas e problemas de integridade de sinal em camadas mistas. Geralmente usamos FR4 para camadas internas (alimentação/aterramento) e RO4350B para camadas de sinal de RF e simulamos o empilhamento para garantir o melhor desempenho.

<p data-dl-uid="55" data-dl-original="true" data-dl-translated="true"

8. Qual é a melhor estratégia de aterramento para o RO4350B?

Para um aterramento sólido, as principais técnicas incluem: uso de planos de aterramento sólidos e ininterruptos, implementação de via fencing, colocação de camadas de aterramento enterradas e perfuração de vias térmicas.
