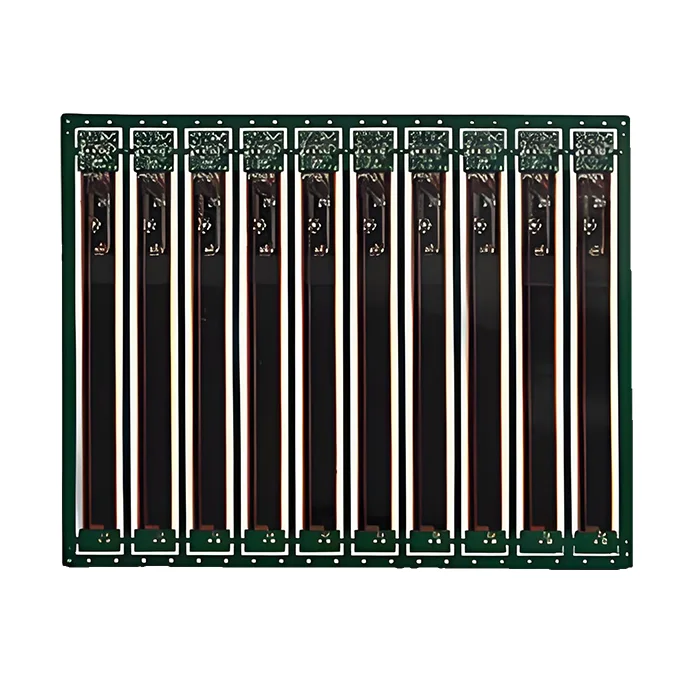

Circuito PCB multicamadas
$38.80
O circuito de PCB multicamada é uma placa elétrica com 2 ou mais camadas internas, e a maioria das PCBs multicamadas comuns geralmente tem 4, 6, 8 ou 10 camadas. Em comparação com as placas de camada única e dupla, as PCBs multicamadas são mais densas em termos de arranjo de circuitos e podem incluir mais conexões elétricas e caminhos de sinal, o que as torna predominantes em dispositivos eletrônicos modernos, como aparelhos eletrônicos de consumo, como smartphones, indústrias de telecomunicações, dispositivos médicos, sistemas automotivos, sistemas de GPS e assim por diante.
Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.
Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.
Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.
| Número de camadas | 4L |
| Material base | FR4 |
| Espessura da placa (mm) | 1.6mm |
| Tamanho máximo da placa (mm) | 570×850mm |
| Tolerância do tamanho da PCB | ±0,2 mm |
| Tamanho mínimo do furo | 0,15 mm |
| Largura mínima da linha | 4 mil |
| Peso do cobre | 1 onça |
| Acabamento da superfície | ENIG |
| Certificações | UL, RoHS, ISO e REACH |
Circuito PCB multicamadas
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Perguntas e Respostas
1. Qual é o seu lead time?
1-2 dias. Temos nosso próprio depósito e estoque em grandes quantidades.
2. É possível misturar diferentes pesos de cobre no circuito de PCB multicamada?
Sim. O peso do cobre das camadas externas (L1/L4) e da camada interna pode ser diferente, mas isso requer um projeto cuidadoso para evitar o comprometimento da integridade estrutural. O que precisa ser destacado é que a distribuição assimétrica pode levar ao empenamento causado pela expansão térmica desigual. Para evitar essa situação, adicionaremos cobre balanceado ou ajustaremos as espessuras do pré-impregnado e do núcleo para compensar. O cobre de mistura comum pode ser: cobre mais espesso (2 oz ou mais), para camadas de energia e terra, e cobre mais fino (5 oz-1 oz) para camadas de sinal.
3. Quantas camadas de PCB podem ser usadas para o smartphone? Por que devemos usar tantas camadas?
As PCBs típicas de smartphones podem usar de 6 a 12 camadas, dependendo da complexidade. Os smartphones compactos incluem CPISs, carregamento sem fio e várias câmeras em um espaço minúsculo, o que exige interconexões de alta densidade para mais conexões. Mais camadas permitem componentes mais densos, melhor integridade de sinal e maior dissipação de calor, mantendo o telefone fino.
4. Quais são os principais desafios do processo de fabricação de PCBs multicamadas?
Os principais desafios na fabricação de PCBs multicamadas incluem: 1. alinhamento preciso das camadas. As múltiplas camadas aumentam a dificuldade de alinhamento; 2. produção de circuitos internos. Uma camada múltipla de linhas pode causar vazamento da camada interna e influenciar a gravação e a ondulação; 3. formação de via de alta qualidade. O laminado espesso aumenta a dificuldade de rugosidade e descontaminação e pode causar a quebra da broca durante a perfuração. 4. Gerenciamento térmico. As altas contagens de camadas têm maior probabilidade de apresentar problemas de falta de resina ou de expansão do eixo Z.
5. Por que as PCBs multicamadas sempre escolhem um número par de camadas em vez de camadas ímpares?
Não recomendamos PCBs de camadas ímpares porque elas são mais fáceis de deformar durante a fabricação devido à distribuição desigual do cobre. Pelo contrário, o cobre das PCBs de empilhamento uniforme é sistematicamente distribuído, o que evita o estresse térmico e a flexão mecânica. Se você quiser personalizar 3 ou outras PCBs ímpares, será necessário adicionar uma camada extra de pré-impregnado ou adesivo para equilibrar a pilha, o que torna o circuito mais complexo e resulta em um custo mais alto.
6. Posso reutilizar um empilhamento de outro projeto?
Sim, isso economiza tempo, mas ainda precisamos confirmar as inconsistências de material, os requisitos de seu projeto e as limitações de fabricação para garantir o melhor desempenho.
A rugosidade do cobre afeta a perda de sinal e as variações de impedância. O cobre áspero aumenta a resistência e a perda de inserção, causando o efeito de pele. O cobre mais áspero também pode alterar o Dk efetivo, levando a desvios de impedância. A absorção de umidade e o estresse térmico são os dois principais motivos. Para a prevenção, os trabalhadores podem fazer o preback antes da montagem, usar materiais de alta Tg, otimizar a pressão de laminação e controlar os processos de laminação.7. Como a rugosidade da superfície (Ra) afeta os PCBs de alta frequência?
8. O que causa a delaminação em PCBs multicamadas e como ela pode ser evitada?
