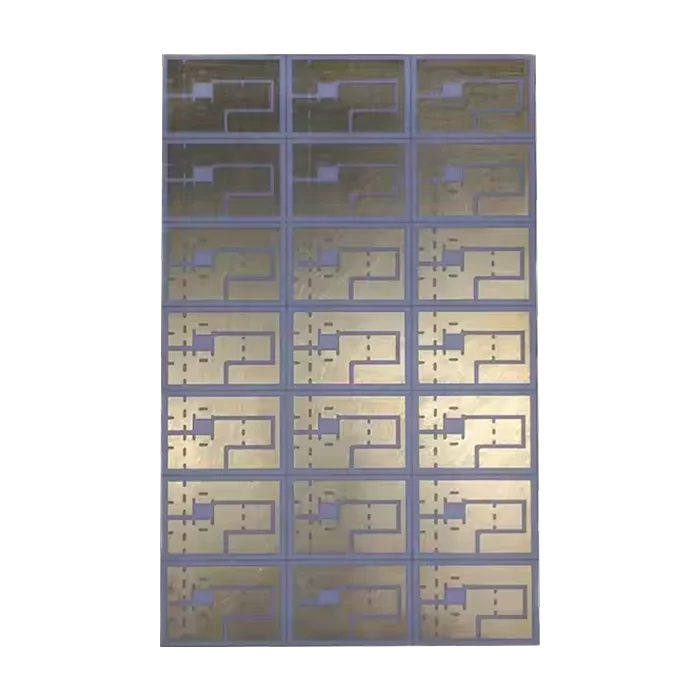

PCB cerâmico multicamadas
$95.80
Esta é uma PCB cerâmica de 4 camadas com alumina como substrato, que pode difundir rapidamente o calor de pontos quentes locais para toda a superfície da placa. A PCB cerâmica multicamadas é famosa pela sua alta rigidez dielétrica, excelente condutividade térmica e resistência a altas temperaturas. É adequada para dispositivos eletrónicos de alto desempenho que funcionam em condições extremas. A MOKOPCB suporta empilhamento de 2 a 18 camadas e pode fornecer serviços personalizados e de entrega rápida para atender a diferentes necessidades, desde amostras até lotes.
Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.
Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.
Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.
| Número de camadas | 4L |
| Material base | Alumina |
| Espessura da placa (mm) | 1,2 |
| Tamanho máximo da placa (mm) | 300×300 |
| Tolerância do tamanho da PCB | ±0,3 mm |
| Tamanho mínimo do furo | 0,3 mm |
| Largura mínima da linha | 4 mil |
| Peso do cobre | 2 oz |
| Acabamento da superfície | ENIG |
| Certificações | UL, RoHS, ISO e REACH |
PCB cerâmico multicamadas
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Perguntas e Respostas
1. Qual é a espessura de uma PCB cerâmica multicamadas?
A espessura de uma PCB cerâmica multicamadas depende do design do circuito e da contagem de camadas. Na MOKOPCB, oferecemos opções de espessura padrão, como 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm e 2,0 mm. No entanto, também oferecemos espessuras personalizadas, adaptadas aos requisitos específicos do seu projeto.
2. Quais são os diferentes tipos de placas de circuito cerâmico multicamadas?
Existem vários tipos de PCBs cerâmicos multicamadas, categorizados pelo material cerâmico utilizado, incluindo:
▪PCBs de alumina (Al2O3)
▪PCBs de nitreto de alumínio (AlN)
▪PCBs de óxido de berílio (BeO)
▪PCBs de nitreto de silício (Si3N4)
3. Qual é a condutividade térmica de uma PCB cerâmica multicamadas?
A condutividade térmica de uma PCB cerâmica multicamadas depende do material cerâmico utilizado. Aqui estão dois exemplos:
Nitreto de alumínio: Normalmente cerca de 170 W/m·K
Alumina: Normalmente cerca de 30 W/m·K
4. Qual é a diferença entre cerâmica e FR4?
Os materiais FR4 são adequados para utilizações gerais, mas não têm um bom desempenho em aplicações de alta temperatura. Os substratos cerâmicos têm uma condutividade térmica mais elevada e podem funcionar de forma estável em ambientes de alta temperatura.
5. Quais são as vantagens das placas PCB cerâmicas multicamadas?
As placas PCB cerâmicas multicamadas oferecem várias vantagens em relação às PCB tradicionais, incluindo
▪Gestão térmica melhorada
▪Maior resistência mecânica
▪Melhor desempenho elétrico
▪Elevada condutividade térmica
▪Suporte para design compacto e miniaturização
