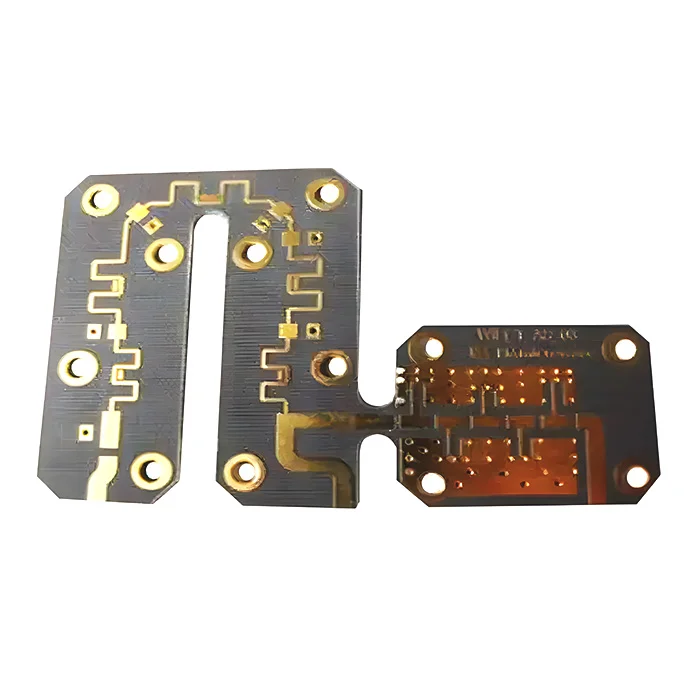

PCB de alta frequência para sistemas de radar
$100.50
Como um componente crucial em sistemas de radar, a PCB de alta frequência oferece baixa perda de inserção, gerenciamento térmico robusto e controle rígido de impedância em sistemas de radar modernos para emitir e capturar ondas de rádio para detecção e rastreamento de objetos mais rápidos e precisos. Essas PCBs de alta frequência são predominantes em aplicações de radar, como radar militar, monitoramento meteorológico e ADAS automotivo.
Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.
Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.
Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.
| Número de camadas | 6L |
| Material base | Rogers |
| Espessura da placa (mm) | 1.6mm |
| Tamanho máximo da placa (mm) | 570×670mm |
| Tolerância do tamanho da PCB | ±0,2 mm |
| Tamanho mínimo do furo | 0,15 mm |
| Largura mínima da linha | 4 mil |
| Peso do cobre | 2 onças |
| Acabamento da superfície | ENIG |
| Certificações | UL, RoHS, ISO e REACH |
PCB de alta frequência para sistemas de radar
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Perguntas e Respostas
1. O MOKOPCB oferece suporte à produção em massa?
Sim, temos a capacidade de lidar com a produção de PCBs de pequeno a alto volume com linhas de montagem automatizadas.
2. Quais são suas condições de pagamento?
T/T, Paypal, Western Union, L/C, ESROW.
3. Como o material do substrato afeta a velocidade de propagação do sinal em PCB de alta frequência para sistemas de radar?
A velocidade de propagação do sinal depende da constante dielétrica do substrato (Dk). Dk mais baixo significa propagação mais rápida e menor atraso de sinal, o que é preferível para sinais de radar de alta velocidade; é por isso que o FR4 (Dk mais alto) não é recomendado para PCB de alta frequência.
4. Por que a Rogers é comumente usada para PCB de HF de radar?
Os materiais Rogers oferecem baixa perda de sinal, Dk estável e gerenciamento térmico superior, que é exatamente o que as aplicações de radar de alta frequência exigem.
5. Qual é a função das vias usadas em PCBs de radar HF? Como projetar essas vias?
Em PCBs de alta frequência, as vias devem ser usadas com cuidado para garantir o aterramento adequado, o gerenciamento térmico e a integridade do sinal. Ao projetar vias para PCBs de alta frequência, otimizaremos o posicionamento das vias e usaremos a perfuração traseira para traços importantes a fim de manter a integridade do sinal e garantir que as vias sejam mínimas e bem posicionadas nos caminhos de RF para um melhor desempenho.
6. Como a temperatura afeta os PCBs de radar?
As flutuações de temperatura podem levar à expansão do material (Rogers é mais estável), desvio de sinal, confiabilidade do componente e estabilidade de fase.
Sim, podemos produzir substratos flexíveis para PCBs de HF. As PCBs de HF flexíveis são viáveis para sistemas de radar que exigem designs conformes, como drones e wearables.7. Vocês podem produzir substrato flexível para a PCB de HF do radar?
