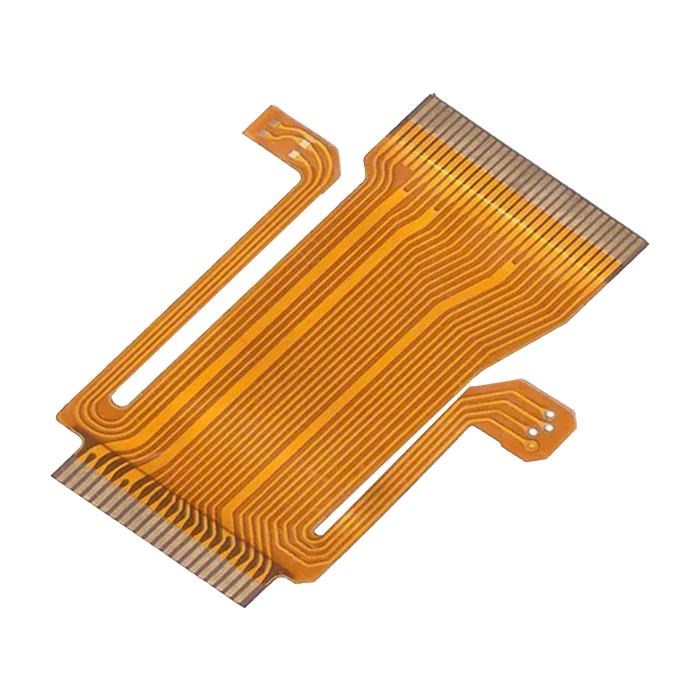

Placa PCB flexível de dupla face
$23.80
Duas camadas condutoras estão presentes em ambos os lados do substrato flexível da placa PCB flexível de dupla face. Orifícios metalizados são usados para fornecer a conexão entre as duas camadas de cobre. A PCB flexível de dupla face pode realizar designs complexos e compactos, sendo adequada para aplicações que requerem movimento dinâmico ou restrições de espaço.
Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.
Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.
Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.
| Número de camadas | 2L |
| Material base | Poliimida |
| Espessura da placa (mm) | 0,4 |
| Tamanho máximo da placa (mm) | 570×1200 |
| Tolerância do tamanho da PCB | ±0,3 mm |
| Tamanho mínimo do furo | 0,1 mm |
| Largura mínima da linha | 8 mil |
| Peso do cobre | 1 oz |
| Acabamento da superfície | Prata por imersão |
| Certificações | UL, RoHS, ISO e REACH |
Placa PCB flexível de dupla face
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Perguntas e Respostas
1. Quais são as opções de logística disponíveis?
Os nossos métodos de envio incluem frete aéreo, entrega expressa e transporte marítimo, dependendo da urgência e dos requisitos de envio.
2. Quais são os métodos de pagamento disponíveis?
Pode escolher entre várias opções de pagamento, como T/T, West Union, Money Gram, L/C e PayPal (para amostras). Entre em contacto com a nossa equipa de vendas para obter mais informações.
3. Quais são os materiais comuns que podem ser usados como reforços para PCB flexíveis de dupla face?
Os reforços podem reforçar áreas críticas da placa de circuito flexível e podem ser feitos de poliimida, folha de alumínio, folha de aço, FR-4, etc.
4. Por que o raio mínimo de curvatura é importante para PCBs flexíveis?
O raio mínimo de curvatura determina o menor ângulo em que uma placa PCB flexível de dupla face pode ser dobrada sem danificar os traços, materiais ou interconexões. Exceder esse limite pode causar quebra do traço de cobre, delaminação entre as camadas e redução da vida útil.
5. Quais são os tipos de proteção de isolamento para PCBs flexíveis de dupla face?
A placa PCB flexível de dupla face pode usar vários métodos de isolamento, incluindo filme de isolamento, cobertura de imagem leve, máscara de solda fotográfica, máscara de solda serigrafada, etc.
