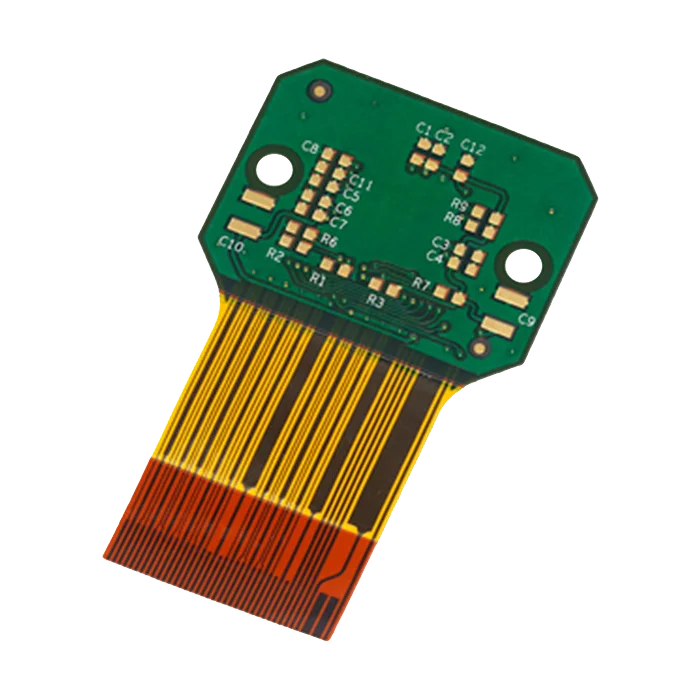

PCB rígido flexível de 6 camadas
$39.60
As placas de circuito impresso rígidas-flexíveis de 6 camadas combinam circuitos rígidos e flexíveis para obter designs de alto desempenho e economia de espaço. São feitas de materiais de poliimida e FR4 e suportam uma variedade de acabamentos de superfície (ENIG, HASL, OSP, etc.). Estas placas de circuito rígidas-flexíveis de 6 camadas apresentam melhor integridade de sinal, controlo de impedância e gestão térmica aprimorada para garantir um funcionamento estável em ambientes adversos.
Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.
Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.
Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.
| Número de camadas | 6L |
| Material base | FR-4 e poliimida |
| Espessura da placa (mm) | 1,6 |
| Tamanho máximo da placa (mm) | 570×670 |
| Tolerância do tamanho da PCB | ±0,3 mm |
| Tamanho mínimo do furo | 0,1 mm |
| Largura mínima da linha | 4 mil |
| Peso do cobre | 1 oz |
| Acabamento da superfície | ENIG |
| Certificações | UL, RoHS, ISO e REACH |
PCB rígido flexível de 6 camadas
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Perguntas e Respostas
1. Vocês oferecem suporte DFM durante a fase de design?
Sim, a MOKOPCB pode ajudar com verificações DFM no processo de design para garantir a fiabilidade do design e reduzir o tempo e o custo total de produção.
2. A MOKOPCB oferece suporte para a seleção de componentes?
Com certeza. Oferecemos documentação técnica detalhada para cada produto, incluindo especificações e diretrizes de montagem.
3. Por que a maioria das placas de circuito rígido-flexível usa FR-4 para a parte rígida?
O FR-4 oferece muitos benefícios, incluindo baixo custo, alta resistência térmica, excelente isolamento e resistência mecânica. É ideal para projetos multicamadas duráveis e confiáveis em muitos setores.
4. Qual é a pilha comum de PCB rígido-flexível de 6 camadas?
Esta é uma pilha comum: 2L rígido + 2L flexível + 2L rígido. Geralmente, as camadas flexíveis ficam no centro, o que facilita a fabricação e reduz o custo.
5. Quais são as vantagens das placas rígidas flexíveis de 6 camadas?
Uma PCB rígida flexível de 6 camadas oferece maior fiabilidade de conexão, redução do número de peças e suporte para projetos de alta densidade. É ideal para aplicações compactas, leves e de alto desempenho.
