Personalizável

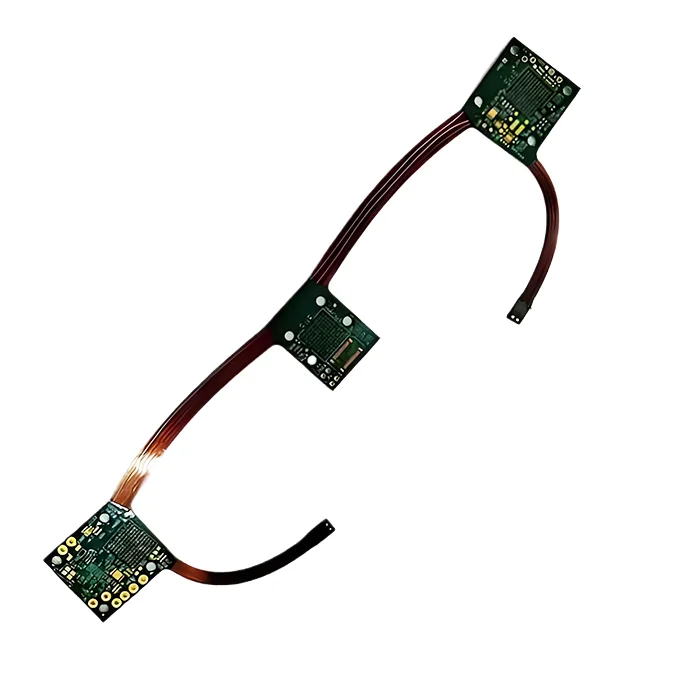

PCB automotivo rígido-flexível de 4 camadas

$78.90

Descrição do produto

A PCB automotiva rígida-flexível de 4 camadas incorpora a durabilidade das placas rígidas com a flexibilidade dos circuitos dobráveis, fornecendo uma solução dedicada, leve e altamente confiável. O design de 4 camadas aprimora a integridade do sinal com planos dedicados de sinal, alimentação e aterramento.

Envio

Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.

Pagamentos e Segurança

Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.

Devolução e reembolso fáceis

Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.

Número de camadas	4L
Material base	Poliimida + Rogers + FR4
Espessura da placa (mm)	1.6mm
Tamanho máximo da placa (mm)	570×850mm
Tolerância do tamanho da PCB	±0,2 mm
Tamanho mínimo do furo	0,1 mm
Largura mínima da linha	4 mil
Peso do cobre	2 onças
Acabamento da superfície	ENIG
Certificações	UL, RoHS, ISO e REACH

Add a review

PCB automotivo rígido-flexível de 4 camadas

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Perguntas e Respostas

1. O MOKOPCB oferece suporte à produção em massa?

Sim, temos a capacidade de lidar com a produção de PCBs de pequeno a alto volume com linhas de montagem automatizadas.

2. Qual é a cor da máscara de solda que vocês fornecem?

Fornecemos verde, vermelho, amarelo, azul, branco, preto e roxo.

3. Posso escolher FR4 e poliimida como laminados para a placa de circuito impresso automotiva?

Sim, mas há algumas restrições. O FR4 de alta Tg e a poliimida proporcionam termicidade, flexibilidade e confiabilidade. A desvantagem é que o FR4 limita o desempenho de alta frequência, e essa placa de circuito impresso com FR4, poliimida e Rogers oferece um desempenho superior.

4. Por que usar o FR4 como seção rígida em vez de outros materiais?

O FR4 é um material rígido perfeito devido ao seu baixo custo, à conformidade com os padrões automotivos e ao bom desempenho mecânico e térmico para a maioria das aplicações não RF. Outros materiais, como Rogers, alumínio ou cerâmica, são mais caros, incompatíveis com a colagem flexível ou superqualificados para PCBs padrão de ECU, iluminação e infoentretenimento.

5. Essa placa de circuito impresso pode lidar com radar de 77 GHz para ADAS?

Sim, nossa PCB de 4 camadas com laminados FR4, poliimida e Rogers permite lidar com aplicações flexíveis e de alta frequência, como ADAS, comunicação aeroespacial e equipamentos 5G.

6. A exposição à gasolina ou ao fluido de freio danificará a PCB automotiva rigid-flex?

Quando exposta à gasolina e ao fluido de freio, a poliimida tem boa resistência química no curto prazo, mas Rogers e FR4 são mais vulneráveis. Se expostos por um longo período, podem se degradar e danificar a PCB. Em caso de possíveis danos, os revestimentos isolantes podem ser usados para garantir a confiabilidade a longo prazo.

<p data-dl-uid="59" data-dl-original="true" data-dl-translated="true"

7. Por que as vias perfuradas a laser são necessárias para as seções flexíveis da PCB automotiva rígida-flexível?

As vias perfuradas a laser são essenciais para a PCB flexível porque oferecem alta precisão, evitam o estresse mecânico e resistem a flexões repetidas. A perfuração mecânica tradicional pode causar delaminação ou rachaduras, enquanto a perfuração a laser garante a confiabilidade, o que a torna importante em aplicações automotivas.

<p data-dl-uid="55" data-dl-original="true" data-dl-translated="true"

8. A redução da contagem de camadas flexíveis para 1 camada flex economiza custos?

Sim, a redução das camadas flexíveis pode reduzir os custos de material, laminação e perfuração, mas também pode limitar a densidade do roteamento, aumentar os riscos de EMI e restringir o manuseio de energia. O uso de 1 ou 2 camadas flexíveis pode depender de aplicações específicas. A solução flexível de 1 camada pode funcionar para aplicações de baixa complexidade, estáticas ou não críticas, enquanto a maioria dos componentes eletrônicos modernos, especialmente aqueles que precisam de flexão frequente, sinais de alta velocidade e fornecimento de energia, precisam usar 2 camadas flexíveis para maior confiabilidade e desempenho.
