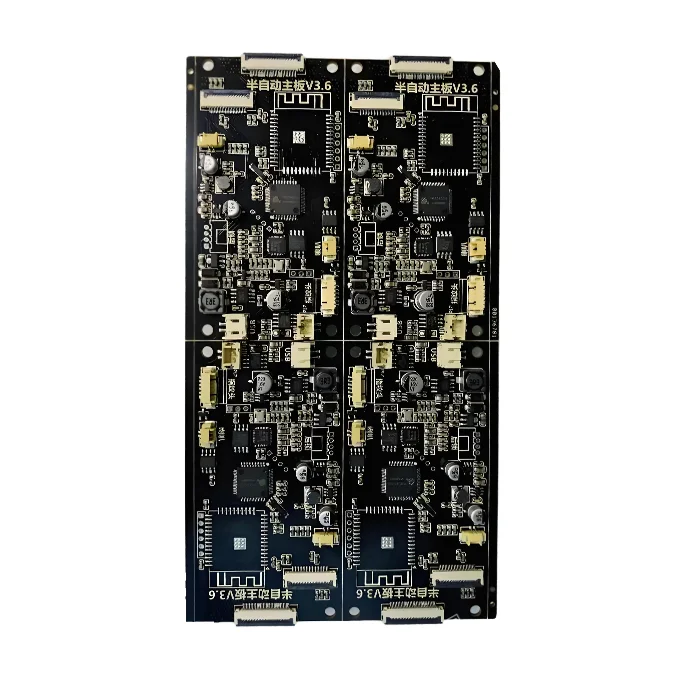

PCB de 1 onça placa de circuito impresso com núcleo metálico

$76.90

Descrição do produto

A placa de circuito impresso com núcleo de metal PCB de 1 oz é amplamente utilizada no setor de PCBs há décadas com uma espessura de cobre padrão de 1 oz, que é mais barata e mais flexível do que as mais grossas. O núcleo metálico dessa placa de circuito impresso de 1 oz é de alumínio e também fornecemos placas de cobre.

Envio

Taxa de envio e data de entrega a serem negociadas. Envie uma solicitação para mais detalhes.

Pagamentos e Segurança

Suas informações de pagamento são processadas com segurança. Não armazenamos dados de cartão de crédito nem temos acesso a eles.

Devolução e reembolso fáceis

Solicite um reembolso se seu pedido estiver faltando ou chegar com problemas no produto. Nossa equipe de suporte lidará com seu reembolso em até 24 horas.

Número de camadas	2L
Material base	Alumínio
Espessura da placa (mm)	1,6mm
Tamanho máximo da placa (mm)	570×1200mm
Tolerância do tamanho da PCB	±0,2 mm
Tamanho mínimo do furo	0,1 mm
Largura mínima da linha	4 mil
Peso do cobre	1 onça
Acabamento da superfície	ENIG
Certificações	UL, RoHS, ISO e REACH

Add a review

PCB de 1 onça placa de circuito impresso com núcleo metálico

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Perguntas e Respostas

1. Qual é o seu lead time?

1-2 dias. Temos nosso próprio depósito e estoque em grandes quantidades.

2. Quais certificações de qualidade você possui?

Temos as certificações UL, ISO, RoHS, IPC, etc.

3. O traço de cobre de 1 oz limita o desempenho térmico da PCB com núcleo de alumínio?

O principal caminho de dissipação de calor das PCBs com núcleo de alumínio é principalmente através da base de alumínio, e não através dos traços de cobre.

4. Posso fazer furos passantes revestidos nas placas de circuito impresso de alumínio de 1 oz?

Não, as PCBs de alumínio padrão não suportam vias PTH, pois o núcleo de alumínio não é condutor. Entretanto, você pode usar vias térmicas para transferir melhor o calor.

5. Quando devo usar uma PCB de alumínio de duas camadas em vez de FR4?

Quando se trata de LEDs ou conversores para aplicações de alta potência/alto calor, talvez seja necessário escolher uma placa de circuito impresso de alumínio, mas opte pelo RF4 para projetos complexos e sensíveis ao custo.

6. Qual é o espaçamento mínimo para uma placa de circuito impresso de cobre de 1oz?

Quanto mais espesso for o cobre, maior será o espaçamento necessário. O espaçamento mínimo de cobre de 1 oz é de 3,5 mil ou 0,089 mm.

<p data-dl-uid="61" data-dl-original="true" data-dl-translated="true"

7. Qual é a espessura de uma camada de cobre de 1 oz da placa de circuito impresso de alumínio?

Uma onça de cobre (28,35 gramas) cobre uniformemente 1 quadrado de área de superfície; a espessura resultante é de cerca de 1,37 mil ou 0,0347 mm.

<p data-dl-uid="62" data-dl-original="true" data-dl-translated="true"

8. Quando devo escolher cobre de 2oz em uma PCB de alumínio?

Isso depende da densidade da corrente e dos requisitos térmicos. Se a PCB precisar passar por 5 A por mm de largura de traço, será necessário um cobre mais espesso (2 oz).

<p data-dl-uid="63" data-dl-original="true" data-dl-translated="true"

9. O traço de cobre de 1 oz limita o desempenho térmico da PCB com núcleo de alumínio?

O principal caminho de dissipação de calor das PCBs com núcleo de alumínio é principalmente através da base de alumínio, em vez dos traços de cobre.
