Ranhuras Metalizadas
Capacidades de fabricação de PCB
As ranhuras metalizadas são características essenciais do design de PCB que oferecem montagem confiável e conectividade elétrica para componentes com terminais retangulares ou de formato irregular. Em contraste com os orifícios redondos convencionais, que são aplicáveis apenas a pinos cilíndricos padrão, as ranhuras metalizadas garantem um encaixe aprimorado e melhor estabilidade mecânica para componentes com formatos não padrão.
Com a redução do tamanho dos dispositivos eletrônicos e o aumento da variedade de componentes, a necessidade de ranhuras metalizadas também cresceu. Elas facilitam a montagem de componentes versáteis e fornecem estabilidade elétrica em projetos de alta densidade.
Neste artigo, exploraremos sua definição, benefícios, considerações de projeto e processo de fabricação.
O que são ranhuras metalizadas?
Uma ranhura metalizada (PTS – Plated-Through Slot) é uma abertura em uma placa de circuito que geralmente tem formato retangular ou oval. Ela é galvanizada ao longo das laterais para fornecer uma conexão elétrica entre as camadas e também pode servir como espaço para a montagem de componentes.

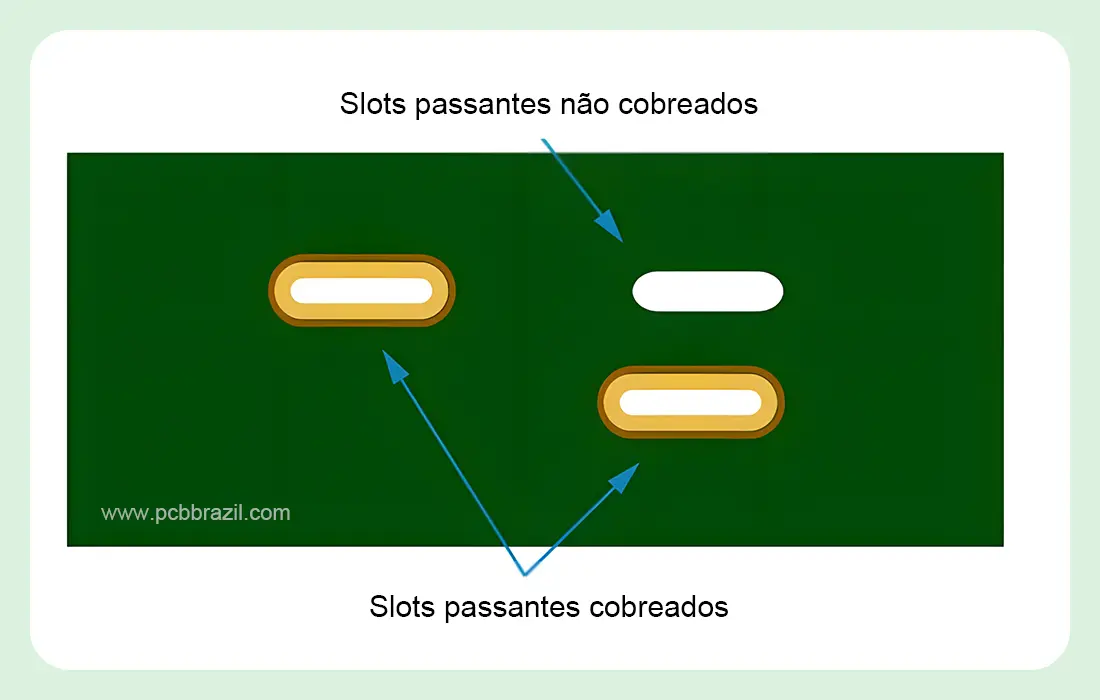

Ao contrário das ranhuras não metalizadas, que são simplesmente recortes, as ranhuras metalizadas têm uma função mecânica (por exemplo, encaixe de terminais retangulares) e elétrica. Elas são comumente usadas em conectores, interruptores e componentes especializados para aumentar a eficiência da montagem e a durabilidade do produto.
Benefícios do uso de ranhuras metalizadas
As ranhuras metalizadas oferecem soluções melhores para a montagem de componentes com terminais não circulares do que os orifícios redondos usados convencionalmente, que tendem a causar uso ineficiente do espaço da placa. Os principais benefícios incluem:
- Eliminação do espaçamento adicional entre os pinos dos componentes e a PCB, permitindo um layout mais compacto e eficiente.
- Minimização de defeitos na junta de solda por meio do encaixe adequado entre os terminais retangulares dos componentes e as aberturas, eliminando vazios que podem obstruir a interconexão elétrica.
- Posicionamento preciso dos terminais, ajudando a liberar espaço adicional na superfície da PCB.
Como definir ranhuras metalizadas em arquivos de projeto de PCB?
Ao projetar PCBs, o comprimento e a largura exatos de cada ranhura metalizada devem ser indicados e refletidos no desenho de fabricação para que possam ser produzidas com precisão.
No software EDA, um orifício elíptico pode ser usado para representar uma ranhura metalizada. As ranhuras também podem ser definidas dentro da camada mecânica Gerber.
Se o arquivo de projeto não tiver uma camada mecânica, recomenda-se adicioná-la para definir a ranhura. Além disso, é aconselhável incluir um arquivo README para descrever claramente os requisitos da ranhura.
Processo passo a passo para criar ranhuras metalizadas
- Fresagem – fresar as ranhuras nas dimensões necessárias, removendo o cobre indesejado para criar traços, pads e outros recursos.
- Perfuração – perfurar as ranhuras usando o método adequado conforme os requisitos do projeto.
- Limpeza – limpar cuidadosamente para remover resíduos de perfuração ou detritos.
- Metalização – aplicar revestimento de cobre às ranhuras usando o mesmo processo de deposição de cobre não eletrolítico aplicado aos orifícios passantes, criando a camada condutora interna.
- Acabamento de superfície – aplicar o acabamento final para concluir o processo de fabricação da ranhura metalizada.
Capacidade de ranhuras metalizadas na MOKOPCB
A MOKOPCB é especializada na fabricação de ranhuras metalizadas precisas para atender a diferentes requisitos de aplicação.
Nossas instalações de perfuração e metalização garantem dimensões corretas, bordas lisas e revestimento de cobre uniforme para fornecer a melhor condutividade e durabilidade.
Podemos fabricar ranhuras metalizadas em vários formatos e tamanhos com tolerâncias que atendem aos padrões IPC.
Tanto para protótipos quanto para grandes volumes, nossos engenheiros colaboram com os clientes para garantir que seus projetos de ranhuras metalizadas sejam otimizados em desempenho, fabricação e custo.
Tolerâncias padrão da MOKOPCB para furos e ranhuras metalizadas:
| Item | Capacidade |
| Diâmetro do furo passante da PCB | 0,15 mm – 6,0 mm+ |
| Tolerância do diâmetro do furo passante |
PTH: +0,08/−0 mm a +0,30/−0 mm (dependendo do tamanho) NPTH: ±0,05 mm |
| Tolerância mínima para ranhuras perfuradas |
Direção da largura da ranhura: ±0,1 mm Direção do comprimento da ranhura: ±0,15 mm |
| Tolerância mínima para ranhuras fresadas | Largura e comprimento da ranhura: ±0,15 mm |
