Norma IPC2221 e suas 3 revisões

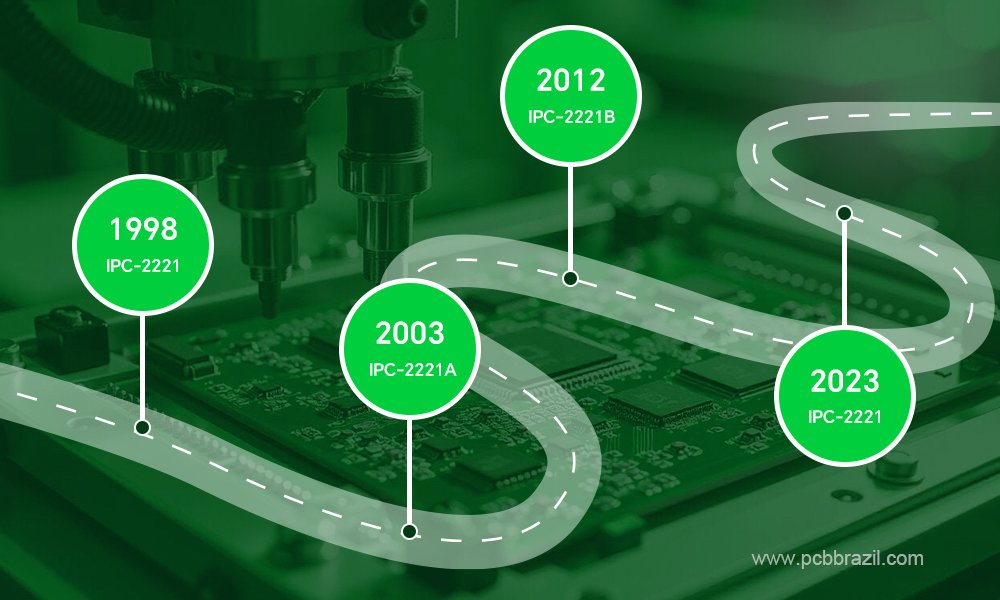

O padrão IPC2221 foi atualizado quatro vezes pela Associação das Indústrias Eletrônicas de Conexão (IPC), e cada evolução traz revisões e aprimoramentos importantes. O primeiro IPC2221 foi lançado em 1998. Ele fornece as regras básicas para o projeto de PCBs, incluindo princípios de layout, espaçamento de condutores, largura de trilha, pads e vias, seleção de materiais e projeto mecânico. Ao mesmo tempo, também estabeleceu o IPC-2220 como uma família de séries especializada em projetos específicos de PCBs. No entanto, esta versão do IPC 2221 era limitada em tecnologia simples e dados conservadores, e carecia da profundidade necessária para abordar questões térmicas, de capacidade de condução de corrente e outras questões modernas, levando à revisão e revolução do padrão nos anos seguintes.
IPC 2221A vs IPC 2221B vs IPC 2221C
A IPC 2221A, a versão principal da IPC 2221, foi lançada em 2003. Ela adicionou o Apêndice B, esclareceu uma nova norma mais abrangente da IPC 2152. Também especifica claramente o método de cálculo para distâncias de folga e fuga e adiciona alguns parâmetros relacionados à confiabilidade para a segurança do projeto. No entanto, ainda se baseia em uma fórmula empírica, que é muito conservadora e distante da prática.
O IPC 2221B é a segunda versão revisada, lançada em 2012. Esta revisão tornou-se posteriormente o padrão genérico fundamental para projeto de PCB, amplamente utilizado a longo prazo. Ela incorporou o feedback da IPC-2152 e corrigiu muitos valores desatualizados para largura de traço e elevação térmica. Também modernizou as regras e introduziu diretrizes específicas para áreas emergentes, como a Internet das Coisas (IoT).
A IPC 2221B complementa a IPC 2152 no que se refere à largura do condutor, capacidade de condução de corrente e gerenciamento térmico. A IPC 2152, com testes abrangentes, proporciona a precisão prática necessária no projeto moderno de PCBs, atuando como uma extensão prática da IPC 2221B na área de projeto térmico. A IPC 2221 é responsável pelo projeto da estrutura geral, enquanto a IPC 2152 é responsável pelo roteamento dos cálculos térmicos.
A IPC 2221C é a versão mais recente, publicada em dezembro de 2023. A norma corrigiu ambiguidades anteriores, removeu orientações desatualizadas e atualizou tabelas e critérios de projeto em gerenciamento de materiais e térmico. É importante ressaltar que a IPC 2221C foi totalmente modernizada, com diretrizes de projeto para alta frequência e alta velocidade e técnicas avançadas de fabricação. A IPC 2221C se tornará a referência básica para a indústria moderna de PCB por um longo tempo. No entanto, ainda precisa de referências cruzadas de outros documentos das séries IPC 2152 e IPC 2220.
| Versão | Revisões importantes | Principais características | Limitações |
| IPC 2221 (1998) | Primeiro lançamento, padrão básico para projeto de PCB | Requisitos gerais definidos para projeto de PCB | Faltava orientação térmica/de corrente detalhada; desatualizado com o progresso tecnológico |
| IPC 2221A (2003) | Materiais e práticas de design atualizados | Regras genéricas de projeto de PCB com orientação aprimorada | Ainda dependia de antigos gráficos de temperatura-corrente (menos precisos) |
| IPC 2221B (2012) | Alinhado com IPC-2152; Diretrizes para os campos emergentes | Regras mais claras e expandidas; Melhor ligação com o IPC-2152 | Mais complexo, ainda não cobrindo totalmente os projetos de alta velocidade |
| IPC 2221C (2023) | Modernizado para HDI, alta velocidade e materiais avançados | Integra-se com novos padrões de design; totalmente alinhado com IPC-2152 | Ainda em evolução; a implementação pode variar entre os fabricantes |
Recomendação de uso
O IPC-2221 e o IPC-2221A são considerados obsoletos atualmente e não são recomendados para novos projetos, mas são úteis para você entender os primeiros padrões de projeto de PCB.
O IPC-2221B ainda é uma referência segura que pode ser usada para projetos de PCB gerais e simples, mas é limitado para projetos modernos de alta velocidade e alta frequência. Você pode combinar o IPC 2152 para obter precisão e confiabilidade em projetos térmicos e de corrente.
O IPC-2221C é a escolha padrão para as necessidades de design eletrônico moderno, especialmente projetos de alta densidade, alta velocidade ou confiabilidade crítica, como telecomunicações 5G e dispositivos médicos. Ele está alinhado com o IPC-2152 com práticas modernas de empilhamento e testes de confiabilidade aprimorados, sendo recomendado para produtos futuros com expectativa de durabilidade.
Principais funções do IPC2221 no projeto de PCB
A IPC2221 funciona como um manual universal para o projeto de PCBs. Ela fornece orientações gerais sobre materiais, condutores, furos e vias, controle térmico, estrutura mecânica, desempenho elétrico e muitos outros aspectos. Vamos dar uma olhada em cada um deles.
Projeto do condutor
A IPC-2221 fornece regras para projetistas de IPC determinarem a largura , o espaçamento e a espessura dos condutores, a fim de garantir uma capacidade de corrente confiável e evitar superaquecimento. Introduziu fórmulas e gráficos para o cálculo da largura dos traços com base no aumento de temperatura, na corrente e na espessura do cobre, equilibrando o desempenho elétrico e a confiabilidade.
Seleção de materiais
A norma define diretrizes para a escolha de laminados e materiais pré-impregnados. Ela enfatiza as necessidades práticas de adequação do material ao ambiente de uso final e fornece orientações baseadas em propriedades como expansão térmica, constante dielétrica e resistência mecânica para garantir a confiabilidade.
Furos e vias passantes
A IPC2221 esclarece as regras para tamanhos de furos, anéis anulares, relações de aspecto, espessura de revestimento e recomendações para tipos de via e sua integridade estrutural em placas multicamadas. Isso garante conexões elétricas confiáveis entre as camadas e evita ciclos térmicos e estresse mecânico.
Gestão Térmica
A norma orienta como gerenciar a dissipação de calor na placa de circuito impresso (PCB). Inclui o uso de alívio térmico, planos de dissipação de calor e vazamento de cobre para manter a estabilidade e a operação. A IPC-2221 também orienta o projeto da placa e o posicionamento dos componentes para evitar pontos de calor, protegendo o substrato e os componentes da placa contra estresse térmico.
Projeto Mecânico e Confiabilidade
O IPC-2221 oferece regras para o contorno da placa, a disposição dos painéis, o posicionamento dos furos de montagem, a resistência ao manuseio, a montagem, a vibração e outras forças mecânicas. O documento orienta a robustez mecânica geral da placa de circuito impresso para manter a confiabilidade.
Requisitos de desempenho elétrico
O padrão oferece orientação sobre impedância controlada, diafonia, integridade de sinal e espaçamento dielétrico, ajudando a manter a confiabilidade elétrica, reduzir a interferência eletromagnética e atender ao desempenho de várias aplicações.

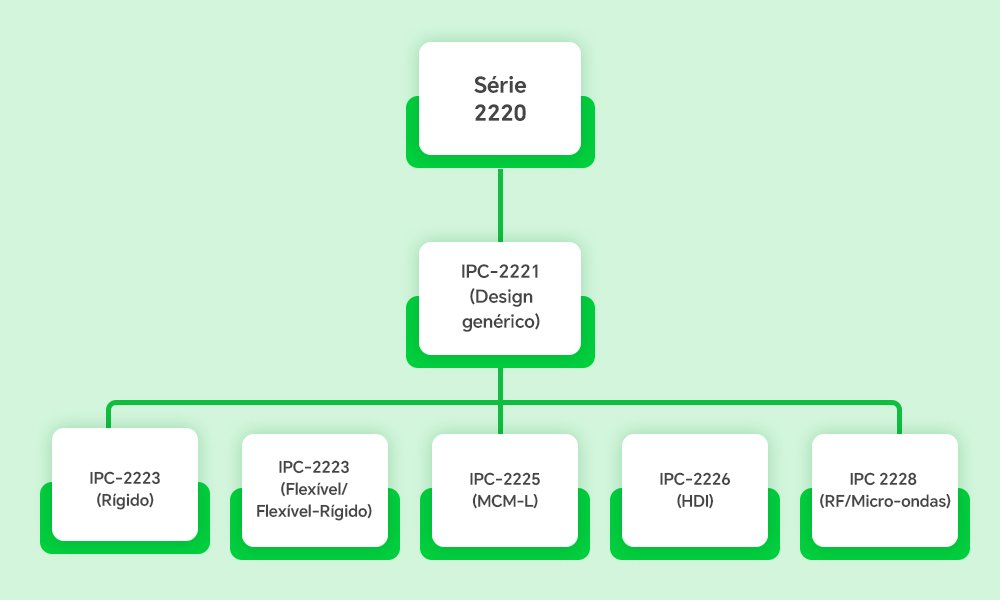

Hierarquia da série IPC 2220: o suplemento essencial para IPC2221
A série IPC 2220 complementa a IPC 2221 com padrões para projetos específicos de PCB, como projetos de PCB rígidos, flexíveis e rígido-flexíveis. Nesta família de padrões, o IPC2221 é o padrão genérico e abrangente para o projeto geral de PCB, e outros padrões da série se concentram em outras aplicações específicas.
IPC-2221—padrão genérico sobre projeto de PCB
O IPC-2221 é o documento base para todos os projetos de placas de circuito impresso. Ele fornece orientações gerais, como largura de trilha, espaçamento e material, para cada tipo de PCB. Todos os outros subpadrões da família IPC2220 são baseados nesta base.
IPC-2222 para projeto de placa impressa orgânica rígida
O IPC-2222 concentra-se principalmente no projeto de PCBs rígidos feitos de materiais orgânicos como o FR4. Ele fornece orientações sobre largura do condutor, empilhamento de camadas, capacidade de fabricação e estruturas de via. É amplamente utilizado em eletrônicos de consumo, placas de controle industriais e outras aplicações com placas rígidas.
IPC-2223 para projeto de placas impressas flexíveis e rígidas/flexíveis
A IPC-2223 fornece orientações para PCBs flexíveis e rígido-flexíveis. Ela aborda o raio de curvatura, a flexão dinâmica, as escolhas de materiais e o projeto mecânico para garantir a confiabilidade sob repetidas vendas e ciclos térmicos. Ela desempenha um papel importante em aplicações que exigem grande flexibilidade e compacidade, como dispositivos médicos, eletrônicos vestíveis e sistemas aeroespaciais.
IPC-2225 para design de placas impressas orgânicas, MCM-L
O IPC-2225 é aplicado a módulos multichip baseados em substrato orgânico, que integram vários chips nus em uma única placa. Ele orienta sobre interconexões de alta densidade, integridade do sinal, confiabilidade e outras regras de projeto para esses módulos, normalmente usados em computação avançada e telecomunicações.
IPC-2226 para projeto de placa impressa de interconexão de alta densidade (HDI)
Este padrão é usado especificamente para PCBs HDI. Ele define regras para estruturas via-in-pad, construção sequencial, camadas dielétricas finas e assim por diante. É fundamental para dispositivos móveis, redes de alta velocidade e muitas outras aplicações compactas e que exigem desempenho.
IPC-2228 para projeto de placa impressa RF/Microondas
O IPC-2228 é adequado para PCBs modernos de RF e micro-ondas. É responsável pelo controle de impedância, materiais de baixa perda, projeto de linhas de transmissão e outros fatores importantes para altas frequências. É especialmente essencial para aplicações como comunicação sem fio, radar, satélite e muitas outras aplicações de alta frequência.
Observação: O IPC 2224 foi cancelado pelo IPC, e os formulários PCB relevantes foram transferidos para a revisão do IPC-2221 e IPC-2222 desde 2012, quando o IPC-2221B foi lançado. O IPC-2227 não foi desenvolvido nem lançado.
Conclusão
O IPC2221 provou sua importância em projetos gerais de PCB ao longo de anos de revolução. Das regras básicas iniciais até as mais recentes diretrizes modernas do IPC-2221C, o padrão oferece aos projetistas de PCB uma estrutura confiável a ser seguida. Além disso, a série complementar IPC-2220 também oferece suporte ao IPC2221 em alguns projetos específicos de PCB. É importante que qualquer pessoa envolvida em projeto e fabricação de PCBs se mantenha informada sobre os padrões e princípios mais recentes do setor para ajudar os projetistas a obter PCBs confiáveis e de alta qualidade. Se você tiver dúvidas sobre o projeto do seu PCB ou precisar de um fabricante confiável, entre em contato com a MOKOPCB! Nossos especialistas podem fornecer soluções ideais para atender totalmente aos requisitos do seu projeto.
